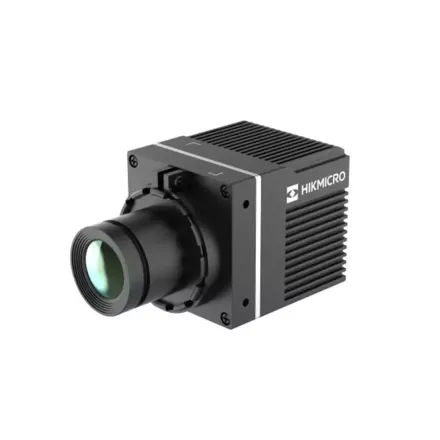

QF610 - HIKMICRO
HIKMICRO QF610 — это сетевая термографическая корпусная камера, предназначенная для непрерывного мониторинга температуры в реальном времени. Она оснащена высокочувствительным тепло…Особенности
- Стационарные термокамеры с фокусировкой без регулировки (Focus Free) для удобной установки и обслуживания
- Высокие разрешения до 640512 пикселей с VOx-детекторами для чётких тепловых изображений
- Чувствительность NETD 30mK для точного обнаружения температурных аномалий
- Различные варианты фокусного расстояния (например, 3mm, 4mm, 8mm, 10mm, 18mm) с углами обзора до ~90°65°
- Минимальная дистанция обзора от ~0.15 до 5м в зависимости от объектива
- Программа измерения температуры: до 21 правила (точка, регион, линия) одновременно
- Поддержка температурных диапазонов примерно от –20°C до 150°C и до 650°C (вторая группа моделей)
- Точность измерения до ±2°C или ±2% при стандартных условиях
- Быстрая частота кадров до 50fps для плавного видеопотока
- До 8 цифрового зума для детального анализа деталей
- Возможность радиометрической передачи видеопотока через Ethernet или UVC
- Многоцветные палитры (White Hot, Black Hot, Fusion, Rainbow и др.) для наглядного отображения
- Поддержка широкого набора сетевых протоколов для интеграции в системы видеонаблюдения (ONVIF, RTSP, Modbus TCP и др.)
- Интерфейсы: Ethernet RJ45, USBC/UVC, RS485, тревожные входы/выходы и аналоговый CVBS
- Безопасность: до 20 каналов, проверка пользователей, HTTPS, IPфильтрация, 802.1x и др.
- Компактный и лёгкий корпус (около 160–170 г), питание от 12V DC с низким энергопотреблением (~3Вт)
- Рабочая температура от –20°C до +60°C, относительная влажность до 90%
- Совместимость с креплением штатива UNC 20
Технические характеристики
| Тепловизионный модуль | |
|---|---|
| Тип матрицы | Неохлаждаемый фокальный массив на оксиде ванадия |
| Разрешение | 640 512 |
| Шаг пикселя | 12m |
| Спектральный диапазон | 8m – 14m |
| NETD | 30мК (при 25°C, F=1.0) |
| Фокусное расстояние | 5мм, 10мм, 18мм |
| IFOV | 5мм: 2,40мрад 10мм: 1,20мрад 18мм: 0,67мрад |
| Поле зрения | 5мм: 90,0° 70,1° 10мм: 45,2° 36,1° 18мм: 24,2° 19,4° |
| Мин. дистанция фокусировки | 5мм: 0,35м 10мм: 1,30м 18мм: 4,00м |
| Диафрагма | 5мм: F1.0 10мм: F1.0 18мм: F1.1 |
| Измерение и анализ | |
| Диапазон температур объектов | -20°C…150°C, 0°C…650°C |
| Точность измерения | Макс. (±2°C, ±2%) |
| Предустановки измерений | 3 типа правил, макс. 21 правило: макс. 21 точка, 21 область и 1 линия одновременно. * Общее количество активных правил — не более 21. |
| Видео и изображение | |
| Основной поток | 640 512 @ 50кадр./с |
| Сжатие видео | H.265 / H.264 / MJPEG |
| Цветовые палитры | 18 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Red Hot, Green Hot, Dark Blue, Winter, Summer, Blue Red |
| Цифровой зум | 2, 4, 8 |
| Радиометрический снимок | Поддерживается |
| Радиометрический видеопоток | RJ45 / UVC, 640 512 @ 50кадр./с |
| Сеть | |
| Протоколы | IPv4, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, ISUP, GB28181, ONVIF, modbusTCP, WebSocket, PPPoE, SRTP, OTAP |
| Одновременный просмотр | До 20 каналов |
| Безопасность | Аутентификация пользователя, привязка MAC-адреса, HTTPS-шифрование, контроль доступа IEEE 802.1x, фильтрация IP-адресов |
| Клиентское ПО | HIKMICRO Studio |
| Интерфейсы | |
| Вход тревоги | 1 вход (0–3,3В DC) |
| Выход тревоги | 1 выход, НЗ, встроенное реле (до 60В DC, 1,3A) |
| Аналоговый выход | CVBS |
| Сетевой интерфейс | RJ45 10M/100M/1000M, автоопределение |
| Интерфейс связи | RS-485 (HIKVISION, PELCO-P/D, modbusRTU/ASCII) |
| Порт USB | USB Type-C с поддержкой UVC |
| Общие характеристики | |
| Языки меню | 33 языка, включая русский, английский, испанский, китайский и др. |
| Питание | 12В DC, макс. 3,5Вт |
| Температура / влажность | -20°C…60°C, влажность 90% |
| Степень защиты | IP40 |
| Крепление | M3 |
| Вес | 5мм: ок. 168г 10мм: ок. 165г 18мм: ок. 161г |
| Габариты | 5мм: 79,6 44,2 44,2мм 10мм: 71,8 44,2 44,2мм 18мм: 69,8 44,2 44,2мм |
| Доступные модели | |
| HM-TD2068T-5/Q HM-TD2068T-10/Q HM-TD2068T-18/Q |
|
Вес 5 мм: ок. 168 г10 мм: ок. 165 г18 мм: ок. 161 г
Габариты 5 мм: 79,6 44,2 44,2 мм10 мм: 71,8 44,2 44,2 мм18 мм: 69,8 44,2 44,2 мм
Крепление M3
Диафрагма 5 мм: F1.010 мм: F1.018 мм: F1.1
Мин. дистанция фокусировки 5 мм: 0,35 м10 мм: 1,30 м18 мм: 4,00 м
Фокусное расстояние 5 мм, 10 мм, 18 мм
Степень защиты IP40
IFOV 5 мм: 2,40 мрад10 мм: 1,20 мрад18 мм: 0,67 мрад
NETD 30 мК (при 25 °C, F=1.0)
Аналоговый выход CVBS
Безопасность Аутентификация пользователя, привязка MAC-адреса, HTTPS-шифрование,контроль доступа IEEE 802.1x, фильтрация IP-адресов
Вход тревоги 1 вход (0–3,3 В DC)
Выход тревоги 1 выход, НЗ, встроенное реле (до 60 В DC, 1,3 A)
Диапазон температур объектов -20 °C…150 °C, 0 °C…650 °C
Интерфейс связи RS-485 (HIKVISION, PELCO-P/D, modbusRTU/ASCII)
Клиентское ПО HIKMICRO Studio
Одновременный просмотр До 20 каналов
Основной поток 640 512 @ 50 кадр./с
Питание 12 В DC, макс. 3,5 Вт
Поле зрения 5 мм: 90,0° 70,1°10 мм: 45,2° 36,1°18 мм: 24,2° 19,4°
Разрешение 640 512
Сетевой интерфейс RJ45 10M/100M/1000M, автоопределение
Сжатие видео H.265 / H.264 / MJPEG
Точность измерения Макс. (±2 °C, ±2%)
Цветовые палитры 18 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2,Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire,Rain, Red Hot, Green Hot, Dark Blue, Winter, Summer, Blue Red
Шаг пикселя 12 m
Цифровой зум 2, 4, 8
Протоколы IPv4, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP,RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, ISUP, GB28181, ONVIF,modbusTCP, WebSocket, PPPoE, SRTP, OTAP
Спектральный диапазон 8 m – 14 m
Интерфейсы Ethernet RJ45, USBC/UVC, RS485, тревожные входы/выходы и аналоговый CVBS
Порт USB USB Type-C с поддержкой UVC
Предустановки измерений 3 типа правил, макс. 21 правило:макс. 21 точка, 21 область и 1 линия одновременно.* Общее количество активных правил — не более 21.
Программа измерения температуры до 21 правила (точка, регион, линия) одновременно
Радиометрический видеопоток RJ45 / UVC, 640 512 @ 50 кадр./с
Радиометрический снимок Поддерживается
Тип матрицы Неохлаждаемый фокальный массив на оксиде ванадия
Языки меню 33 языка, включая русский, английский, испанский, китайский и др.
