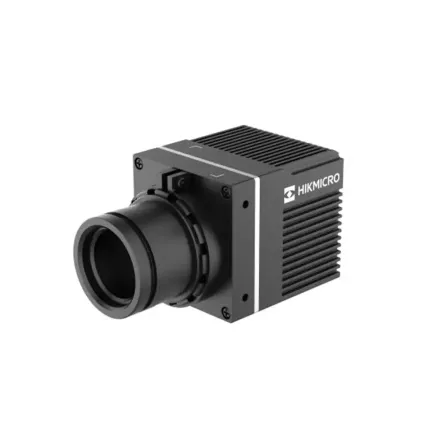

QF310 - HIKMICRO
Сетевая термографическая корпусная камера объединяет в себе функции дистанционного видеонаблюдения через Интернет, видеосервера и измерения температуры в реальном времени. Дистанци…Особенности
- Стационарные термокамеры с фокусировкой без регулировки (Focus Free) для удобной установки и обслуживания
- Высокие разрешения до 640512 пикселей с VOx-детекторами для чётких тепловых изображений
- Чувствительность NETD 30mK для точного обнаружения температурных аномалий
- Различные варианты фокусного расстояния (например, 3mm, 4mm, 8mm, 10mm, 18mm) с углами обзора до ~90°65°
- Минимальная дистанция обзора от ~0.15 до 5м в зависимости от объектива
- Программа измерения температуры: до 21 правила (точка, регион, линия) одновременно
- Поддержка температурных диапазонов примерно от –20°C до 150°C и до 650°C (вторая группа моделей)
- Точность измерения до ±2°C или ±2% при стандартных условиях
- Быстрая частота кадров до 50fps для плавного видеопотока
- До 8 цифрового зума для детального анализа деталей
- Возможность радиометрической передачи видеопотока через Ethernet или UVC
- Многоцветные палитры (White Hot, Black Hot, Fusion, Rainbow и др.) для наглядного отображения
- Поддержка широкого набора сетевых протоколов для интеграции в системы видеонаблюдения (ONVIF, RTSP, Modbus TCP и др.)
- Интерфейсы: Ethernet RJ45, USBC/UVC, RS485, тревожные входы/выходы и аналоговый CVBS
- Безопасность: до 20 каналов, проверка пользователей, HTTPS, IPфильтрация, 802.1x и др.
- Компактный и лёгкий корпус (около 160–170 г), питание от 12V DC с низким энергопотреблением (~3Вт)
- Рабочая температура от –20°C до +60°C, относительная влажность до 90%
- Совместимость с креплением штатива UNC 20
Технические характеристики
| Тепловизионный модуль | |
|---|---|
| Тип матрицы | Неохлаждаемый фокальный массив на оксиде ванадия |
| Разрешение | 384 288 |
| Шаг пикселя | 12m |
| Спектральный диапазон | 8m – 14m |
| NETD | 30мК (при 25°C, F=1.0) |
| Фокусное расстояние | 3мм, 4мм, 8мм, 10мм, 18мм |
| IFOV | 3мм: 4,00мрад 4мм: 3,00мрад 8мм: 1,50мрад 10мм: 1,20мрад 18мм: 0,67мрад |
| Поле зрения | 3мм: 90,0° 65,0° 4мм: 60,4° 44,9° 8мм: 34,0° 26,0° 10мм: 27,0° 20,4° 18мм: 13,7° 10,4° |
| Мин. дистанция фокусировки | 3мм: 0,15м 4мм: 0,25м 8мм: 0,80м 10мм: 1,30м 18мм: 5,00м |
| Диафрагма | 3мм: F1.00 4мм: F1.00 8мм: F1.00 10мм: F1.15 18мм: F1.15 |
| Измерение и анализ | |
| Диапазон температур объектов | -20°C…150°C, 0°C…650°C |
| Точность измерения | Макс. (±2°C, ±2%) |
| Предустановки измерений | 3 типа правил, макс. 21 правило: макс. 21 точка, 21 область и 1 линия одновременно. * Общее количество активных правил — не более 21. |
| Видео и изображение | |
| Основной поток | 384 288 @ 50кадр./с |
| Сжатие видео | H.265 / H.264 / MJPEG |
| Цветовые палитры | 18 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Red Hot, Green Hot, Dark Blue, Winter, Summer, Blue Red |
| Цифровой зум | 2, 4, 8 |
| Радиометрический снимок | Поддерживается |
| Радиометрический видеопоток | RJ45 / UVC, 384 288 @ 50кадр./с |
| Сеть | |
| Протоколы | IPv4, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, ISUP, GB28181, ONVIF, modbusTCP, WebSocket, PPPoE, SRTP, OTAP |
| Одновременный просмотр | До 20 каналов |
| Безопасность | Аутентификация пользователя, привязка MAC-адреса, HTTPS-шифрование, контроль доступа IEEE 802.1x, фильтрация IP-адресов |
| Клиентское ПО | HIKMICRO Studio |
| Интерфейсы | |
| Вход тревоги | 1 вход (0–3,3В DC) |
| Выход тревоги | 1 выход, НЗ, встроенное реле (до 60В DC, 1,3A) |
| Аналоговый выход | CVBS |
| Сетевой интерфейс | RJ45 10M/100M/1000M, автоопределение |
| Интерфейс связи | RS-485 (поддержка HIKVISION, PELCO-P/D, modbusRTU/ASCII) |
| Порт USB | USB Type-C с поддержкой UVC |
| Общие характеристики | |
| Языки меню | 33 языка, включая русский, английский, испанский, китайский и др. |
| Питание | 12В DC, макс. 3,2Вт |
| Температура / влажность | -20°C…60°C, влажность 90% |
| Степень защиты | IP40 |
| Крепление | M3 |
| Вес | 3мм: ок. 163г 4мм: ок. 165г 8мм: ок. 171г 10мм: ок. 162г 18мм: ок. 162г |
| Габариты | 3мм: 67,5 44,2 44,2мм 4мм: 71,8 44,2 44,2мм 8мм: 79,8 44,2 44,2мм 10мм / 18мм: 69,8 44,2 44,2мм |
| Доступные модели | |
| HM-TD2038T-3/Q HM-TD2038T-4/Q HM-TD2038T-8/Q HM-TD2038T-10/Q HM-TD2038T-18/Q |
|
Вес 3 мм: ок. 163 г4 мм: ок. 165 г8 мм: ок. 171 г10 мм: ок. 162 г18 мм: ок. 162 г
Габариты 3 мм: 67,5 44,2 44,2 мм4 мм: 71,8 44,2 44,2 мм8 мм: 79,8 44,2 44,2 мм10 мм / 18 мм: 69,8 44,2 44,2 мм
Крепление M3
Диафрагма 3 мм: F1.004 мм: F1.008 мм: F1.0010 мм: F1.1518 мм: F1.15
Мин. дистанция фокусировки 3 мм: 0,15 м4 мм: 0,25 м8 мм: 0,80 м10 мм: 1,30 м18 мм: 5,00 м
Фокусное расстояние 3 мм, 4 мм, 8 мм, 10 мм, 18 мм
Степень защиты IP40
IFOV 3 мм: 4,00 мрад4 мм: 3,00 мрад8 мм: 1,50 мрад10 мм: 1,20 мрад18 мм: 0,67 мрад
NETD 30 мК (при 25 °C, F=1.0)
Аналоговый выход CVBS
Безопасность Аутентификация пользователя, привязка MAC-адреса, HTTPS-шифрование,контроль доступа IEEE 802.1x, фильтрация IP-адресов
Вход тревоги 1 вход (0–3,3 В DC)
Выход тревоги 1 выход, НЗ, встроенное реле (до 60 В DC, 1,3 A)
Диапазон температур объектов -20 °C…150 °C, 0 °C…650 °C
Интерфейс связи RS-485 (поддержка HIKVISION, PELCO-P/D, modbusRTU/ASCII)
Клиентское ПО HIKMICRO Studio
Одновременный просмотр До 20 каналов
Основной поток 384 288 @ 50 кадр./с
Питание 12 В DC, макс. 3,2 Вт
Поле зрения 3 мм: 90,0° 65,0°4 мм: 60,4° 44,9°8 мм: 34,0° 26,0°10 мм: 27,0° 20,4°18 мм: 13,7° 10,4°
Разрешение 384 288
Сетевой интерфейс RJ45 10M/100M/1000M, автоопределение
Сжатие видео H.265 / H.264 / MJPEG
Точность измерения Макс. (±2 °C, ±2%)
Цветовые палитры 18 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2,Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire,Rain, Red Hot, Green Hot, Dark Blue, Winter, Summer, Blue Red
Шаг пикселя 12 m
Цифровой зум 2, 4, 8
Протоколы IPv4, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP,RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, ISUP, GB28181, ONVIF,modbusTCP, WebSocket, PPPoE, SRTP, OTAP
Спектральный диапазон 8 m – 14 m
Интерфейсы Ethernet RJ45, USBC/UVC, RS485, тревожные входы/выходы и аналоговый CVBS
Порт USB USB Type-C с поддержкой UVC
Предустановки измерений 3 типа правил, макс. 21 правило:макс. 21 точка, 21 область и 1 линия одновременно.* Общее количество активных правил — не более 21.
Программа измерения температуры до 21 правила (точка, регион, линия) одновременно
Радиометрический видеопоток RJ45 / UVC, 384 288 @ 50 кадр./с
Радиометрический снимок Поддерживается
