QD610 - HIKMICRO

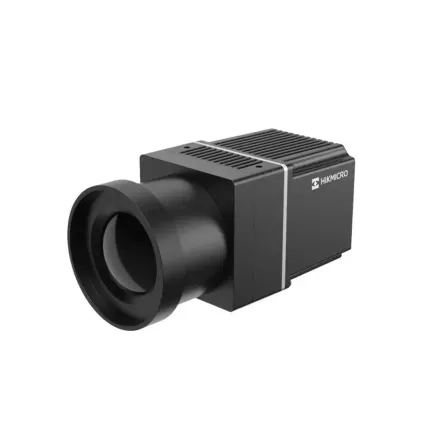

HIKMICRO QD610 — это компактная сетевая термографическая камера, предназначенная для точного измерения температуры в режиме реального времени. Оснащённая тепловизионным сенсором с…Особенности
- Высокочастотная съёмка до 100 кадров в секунду для чёткой фиксации быстро меняющихся тепловых сцен
- Очень быстрый тепловой отклик — около 4мс, что в два раза быстрее предыдущих моделей
- Широкий температурный диапазон измерения от –20°C до 650°C с высокой точностью (±1°C / ±1% для –20°C…150°C)
- Высокое пространственное разрешение при 640512 (или 384288 при 100fps)
- Доступны измерения по точкам, линиям и областям с цветными тревогами (изотермы) для удобной визуализации аномалий
- Быстрое переключение между макро и нормальным режимом объектива
- Цифровой зум (2, 4, 8) и множество цветовых палитр для адаптации визуализации
- Компактный и лёгкий корпус, удобно монтируется (1/4дюймовое гнездо) и интегрируется в R&Dсистемы

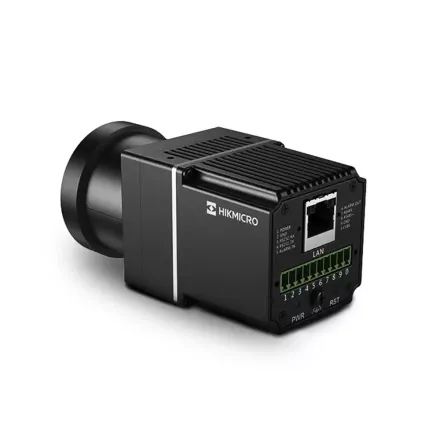

- Разнообразные интерфейсные возможности: Ethernet, RS485, CVBS, сигнальные входы/выходы и протоколы сетевой связи
- Стойкий к промышленным условиям — пыле и влагозащита, минимальный вес около 342г
Технические характеристики
| Тепловизионный модуль | |
|---|---|
| Тип сенсора | Неохлаждаемый фокальный массив на оксиде ванадия |
| Разрешение | 640 512 |
| Шаг пикселя | 17m |
| NETD | < 35мК (при 25°C, F = 1.0) |
| Фокусное расстояние | 7мм |
| Фокусировка | Атермальный объектив |
| IFOV | 1,7мрад |
| Поле зрения | 640512: 90,4° 75° 114° 384288: 55,8° 42,1° 69° |
| Мин. дистанция фокусировки | 0,5м |
| Диафрагма | F1.0 |
| Измерение и анализ | |
| Диапазон температур объектов | -20°C…150°C 0°C…650°C |
| Точность измерения | Диапазон -20…150°C: -20…100°C: ±1°C 100…150°C: ±1% Диапазон 0…650°C: 0…100°C: ±2°C 100…650°C: ±2% |
| Предустановки измерения | Горячая/холодная точка в реальном времени |
| Пользовательские точки | До 10 |
| Пользовательские линии | 1 |
| Пользовательские области | До 10 |
| Цветовая сигнализация (изотермы) | Выше / Между / Ниже |
| Термографическая интеграция | |
| Температурные метаданные | Непрерывный вывод по заданным правилам и измерениям |
| Кодирование термоданных | 50кадр./с, 16-бит, 640 512 100кадр./с, 16-бит, 384 288 |
| Передача термоданных | Полноэкранный поток (16/32-бит, 640512) через RTSP, ISAPI и SDK |
| Передача сырых данных | Полноэкранный YUV-поток через RTSP и SDK |
| Видео и изображение | |
| Основной поток | 50 кадр./с (640 512) 100 кадр./с (384 288) |
| Сжатие видео | H.265 / H.264 / MJPEG |
| Цветовые палитры | 15 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Red Hot, Green Hot, Dark Blue |
| Цифровой зум | 2, 4, 8 |
| Радиометрическая съемка | Да |
| Сеть | |
| Сетевые протоколы | IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP |
| Сетевое хранилище | NAS (NFS, SMB/CIFS) |
| API | MODBUS, ISAPI, Network SDK, ONVIF (Profile S, G) |
| Одновременный просмотр | До 20 каналов |
| Пользователи и уровни доступа | До 32 пользователей, 3 уровня: администратор, оператор, пользователь |
| Безопасность | Аутентификация (ID/пароль), привязка MAC-адреса, шифрование HTTPS, IEEE 802.1x (EAP-MD5, EAP-TLS), контроль доступа, фильтрация IP, защита от несанкционированного доступа, переполнение HDD, ошибка HDD, разрыв сети |
| Клиентское ПО | HIKMICRO Analyzer |
| Интерфейсы | |
| Вход тревоги | 1, (0–3,3В DC) |
| Выход тревоги | 1, НЗ, требует внешнего реле |
| Реакция на тревогу | Предустановка / сканирование / запись / реле / захват / FTP / email |
| Аналоговый выход | 1, CVBS |
| Сетевой интерфейс | RJ45 10/100/1000Мб/с, автоопределение |
| Интерфейс связи | RS-485 (поддержка ModBus) |
| Общие характеристики | |
| Язык меню | Английский |
| Питание | 12–24В DC |
| Потребляемая мощность | Макс. 4,2Вт |
| Температура / Влажность | -20°C…50°C, 90% |
| Степень защиты | IP42 |
| Крепление | M3 |
| Вес | Около 342г (0,75фунта) |
| Габариты | 103,5 50 50мм (4,06 1,97 1,97) |
| Материал корпуса | Алюминиевый сплав |
Потребляемая мощность Макс. 4,2 Вт
Вес Около 342 г (0,75 фунта)
Габариты 103,5 50 50 мм (4,06 1,97 1,97)
Крепление M3
Диафрагма F1.0
Мин. дистанция фокусировки 0,5 м
Фокусное расстояние 7 мм
Степень защиты IP42
IFOV 1,7 мрад
NETD < 35 мК (при 25 °C, F = 1.0)
Аналоговый выход 1, CVBS
Безопасность Аутентификация (ID/пароль), привязка MAC-адреса, шифрование HTTPS,IEEE 802.1x (EAP-MD5, EAP-TLS), контроль доступа, фильтрация IP,защита от несанкционированного доступа, переполнение HDD, ошибка HDD, разрыв сети
Вход тревоги 1, (0–3,3 В DC)
Выход тревоги 1, НЗ, требует внешнего реле
Диапазон температур объектов -20 °C…150 °C0 °C…650 °C
Интерфейс связи RS-485 (поддержка ModBus)
Клиентское ПО HIKMICRO Analyzer
Кодирование термоданных 50 кадр./с, 16-бит, 640 512100 кадр./с, 16-бит, 384 288
Одновременный просмотр До 20 каналов
Основной поток 50 кадр./с (640 512)100 кадр./с (384 288)
Передача сырых данных Полноэкранный YUV-поток через RTSP и SDK
Передача термоданных Полноэкранный поток (16/32-бит, 640512) через RTSP, ISAPI и SDK
Питание 12–24 В DC
Поле зрения 640512: 90,4° 75° 114°384288: 55,8° 42,1° 69°
Пользователи и уровни доступа До 32 пользователей, 3 уровня: администратор, оператор, пользователь
Пользовательские линии 1
Пользовательские области До 10
Пользовательские точки До 10
Предустановки измерения Горячая/холодная точка в реальном времени
Разрешение 640 512
Сетевой интерфейс RJ45 10/100/1000 Мб/с, автоопределение
Сетевые протоколы IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP,DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP,DHCP, PPPoE, Bonjour, SFTP, SRTP
Сжатие видео H.265 / H.264 / MJPEG
Температурные метаданные Непрерывный вывод по заданным правилам и измерениям
Тип сенсора Неохлаждаемый фокальный массив на оксиде ванадия
Точность измерения Диапазон -20…150 °C:-20…100 °C: ±1 °C100…150 °C: ±1%Диапазон 0…650 °C:0…100 °C: ±2 °C100…650 °C: ±2%
Цветовая сигнализация (изотермы) Выше / Между / Ниже
Цветовые палитры 15 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2,Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire,Rain, Red Hot, Green Hot, Dark Blue
Шаг пикселя 17 m
Язык меню Английский
Цифровой зум 2, 4, 8
API MODBUS, ISAPI, Network SDK, ONVIF (Profile S, G)
Материал корпуса Алюминиевый сплав
Фокусировка Атермальный объектив
Реакция на тревогу Предустановка / сканирование / запись / реле / захват / FTP / email
Сетевое хранилище NAS (NFS, SMB/CIFS)
Радиометрическая съемка Да
Сетевая термографическая камера HM-TD2C68E-25/Q Руководство пользователя
Разнообразные интерфейсные возможности Ethernet, RS485, CVBS, сигнальные входы/выходы и протоколы сетевой связи
