Макрообъектив 0.12 для Pocket серии - HIKMICRO

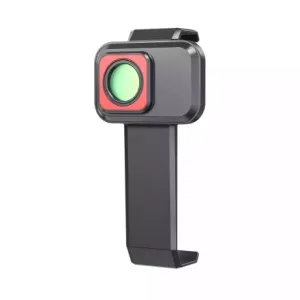

Hikmicro HM-P201-MACRO — это макрообъектив, специально разработанный для термографических камер серии Pocket. Он позволяет получать четкие и детализированные термальные изображения…Особенности
Основные возможности

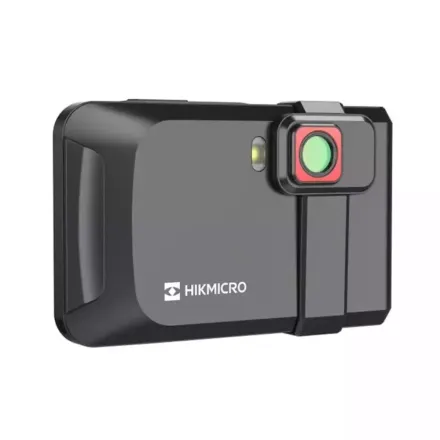

Макрообъектив HMP201MACRO позволяет визуализировать объекты размером от 100µm 100µm и измерять температуру на участках размером не менее 500µm 500µm. Он обеспечивает высокую детализацию при инспекции печатных плат и других мелких компонентов. Объектив совместим с камерами серии Pocket и не требует дополнительной калибровки.
Применение
- Инспекция печатных плат: выявление перегрева микросхем и горячих точек.
- Контроль качества компонентов и пайки.
- Исследования и разработки электронных устройств.
Преимущества
- Максимальная детализация – видимость объектов до 100µm, измерения на участках от 500µm.
- Лёгкая установка – система clipon, без необходимости калибровки.
- Высокая точность термографии – рабочий диапазон до +150°C.
- Компактность и лёгкость – вес всего 9 г, минимальная фокусная дистанция 30мм.
Технические характеристики
| Параметр | Значение |
|---|---|
| Фокусное расстояние | 4.1mm |
| Увеличение | 0.12 |
| Угол обзора | 47.6° (гор.) 36.1° (верт.) |
| Пространственное разрешение (IFOV) | 2.93mrad |
| Минимальная фокусная дистанция | 30mm ±1mm (~1.18) |
| Температурный диапазон объекта | 20°C … +150°C |
| Точность измерения | ±3°C (±3%) при 0…+150°C |
| Рабочая температура | 20°C … +50°C |
| Вес | ~9g (0.02 lb) |
| Габариты | ~44.225.287.2mm |
Вес ~ 9 g (0.02 lb)
Габариты ~ 44.2 25.2 87.2 mm
Пространственное разрешение (IFOV) 2.93 mrad
Фокусное расстояние 4.1 mm
Точность измерения ±3 °C (±3%) при 0…+150 °C
Рабочая температура 20 °C … +50 °C
Увеличение 0.12
Инспекция печатных плат выявление перегрева микросхем и горячих точек.
Минимальная фокусная дистанция 30 mm ± 1 mm (~1.18)
Температурный диапазон объекта 20 °C … +150 °C
Угол обзора 47.6° (гор.) 36.1° (верт.)
