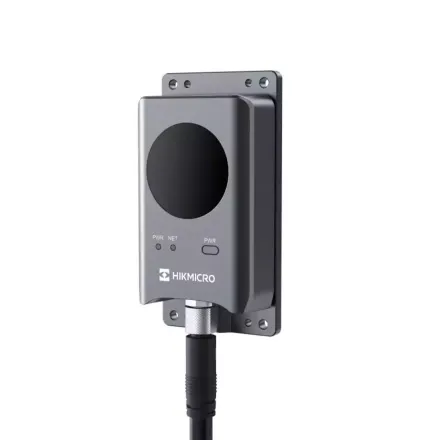

HM-TD3118T-1/Q - HIKMICRO
Тепловизионная камера Cube — это устройство для измерения температуры, оснащённое тепловым объективом. Камера укомплектована высокочувствительным ИК-детектором и высокопроизводител…Особенности
- Компактная тепловизионная камера для стационарного наблюдения и интеграции в системы
- Высокая тепловая чувствительность (NETD <40mK) для обнаружения малых изменений температуры
- Широкий угол обзора — до 110° по горизонтали и 81° по вертикали — для полного охвата сцены
- Измерение температуры в реальном времени с точностью ±2°C или ±2%
- Цифровой зум (2 и 4) для детального анализа областей интереса
- Функция постоянного мониторинга с предупреждением при аномальных температурах
- Поддержка режимов измерения: точка, линия и область
- Компактность и лёгкий вес (около 102 51,2 27,5мм, ~180г) для лёгкой интеграции
- Цветовые палитры изображений: тёплый/холодный и другие режимы визуализации
- Универсальные интерфейсы подключения: Ethernet (RJ45), питание 12В, RS485 (в зависимости от модели)
- Надёжные функции сетевого доступа и системные методы тревоги для оперативного реагирования
Технические характеристики
| Тепловизионный модуль | |
|---|---|
| Тип сенсора | Неохлаждаемый фокальный массив на оксиде ванадия |
| Шаг пикселя | 12m |
| Диапазон длины волны | 8–14m |
| NETD | Менее 40мК (при 25°C, F=1.1) |
| IFOV | 13,08мрад |
| Поле зрения | 110° 81,3° (Г В) |
| Мин. дистанция фокусировки | 0,1м |
| Диафрагма | F1.1 |
| Цифровой зум | 2, 4 |
| Фокусное расстояние | 1,0мм |
| Разрешение | 160 120 (выходное изображение: 320 240) |
| Интеллектуальные функции | |
| Измерение температуры | 3 типа правил, всего 21 правило (10 точек, 10 зон, 1 линия) |
| Видео и изображение | |
| Цветовые палитры | 15 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Red Hot, Green Hot, Dark Blue |
| Сеть | |
| Протоколы | IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, DHCP, Email, ICMP |
| API | ISAPI SDK |
| Одновременный просмотр | До 20 каналов |
| Безопасность | Аутентификация, шифрование HTTPS, контроль доступа, фильтрация IP |
| Клиент | HIKMICRO Studio |
| Веб-браузер | Прямая трансляция (через плагин): Internet Explorer 11 Прямая трансляция (без плагина): Chrome 57.0+, Firefox 52.0+ Локальный просмотр: Chrome 57.0+, Firefox 52.0+ |
| Интерфейсы | |
| Коммуникационный интерфейс | 1 RJ45 10M/100M Ethernet 1 RS-485 (ModBus поддерживается) |
| Функции системы | |
| Отображение температуры | Макс. и мин. температура в реальном времени |
| Типы правил | 3 типа правил (10 точек, 10 зон, 1 линия) |
| Диапазон измерения | -20°C…150°C, 0°C…550°C |
| Точность измерения | Макс. (±2°C, ±2%) |
| Обработка изображения | |
| Цветовая индикация цели | Да, в режимах White Hot и Black Hot |
| Видео и аудио | |
| Основной поток | Thermal: 25fps (1280720, 704576, 640480, 352288, 320240) |
| Сжатие видео | Основной поток: H.265 / H.264 Вторичный поток: H.265 / H.264 / MJPEG |
| Вторичный поток | Thermal: 25fps (704576, 352288, 320240) |
| Общие характеристики | |
| Степень защиты | IP67 Защита от перенапряжения, молнии 6000В, скачков напряжения |
| Вес | Около 180г (0,39фунта) |
| Габариты | 102 51,2 27,5мм (4,0 2,0 1,1) |
| Питание | 9–15В DC, 1,6Вт постоянная / макс. 2Вт |
| Рабочая температура / Влажность | -10°C…60°C (14°F…140°F), 95% |
| Язык меню | Английский |
Вес Около 180 г (0,39 фунта)
Габариты 102 51,2 27,5 мм (4,0 2,0 1,1)
Диафрагма F1.1
Мин. дистанция фокусировки 0,1 м
Фокусное расстояние 1,0 мм
Степень защиты IP67Защита от перенапряжения, молнии 6000 В, скачков напряжения
IFOV 13,08 мрад
NETD Менее 40 мК (при 25 °C, F=1.1)
Безопасность Аутентификация, шифрование HTTPS, контроль доступа, фильтрация IP
Одновременный просмотр До 20 каналов
Основной поток Thermal: 25 fps (1280720, 704576, 640480, 352288, 320240)
Питание 9–15 В DC, 1,6 Вт постоянная / макс. 2 Вт
Поле зрения 110° 81,3° (Г В)
Разрешение 160 120 (выходное изображение: 320 240)
Сжатие видео Основной поток: H.265 / H.264Вторичный поток: H.265 / H.264 / MJPEG
Тип сенсора Неохлаждаемый фокальный массив на оксиде ванадия
Точность измерения Макс. (±2 °C, ±2%)
Цветовые палитры 15 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1,Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Red Hot, Green Hot, Dark Blue
Шаг пикселя 12 m
Язык меню Английский
Цифровой зум 2, 4
API ISAPI SDK
Протоколы IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP,DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, DHCP, Email, ICMP
Вторичный поток Thermal: 25 fps (704576, 352288, 320240)
Температура / влажность -10 °C…60 °C (14 °F…140 °F), 95%
Веб-браузер Прямая трансляция (через плагин): Internet Explorer 11Прямая трансляция (без плагина): Chrome 57.0+, Firefox 52.0+Локальный просмотр: Chrome 57.0+, Firefox 52.0+
Диапазон длины волны 8–14 m
Диапазон измерения -20 °C…150 °C, 0 °C…550 °C
Измерение температуры 3 типа правил, всего 21 правило (10 точек, 10 зон, 1 линия)
Клиент HIKMICRO Studio
Коммуникационный интерфейс 1 RJ45 10M/100M Ethernet1 RS-485 (ModBus поддерживается)
Отображение температуры Макс. и мин. температура в реальном времени
Поддержка режимов измерения точка, линия и область
Тепловизионная камера HM-TD3118T-1/Q Руководство пользователя
Типы правил 3 типа правил (10 точек, 10 зон, 1 линия)
Универсальные интерфейсы подключения Ethernet (RJ45), питание 12 В, RS485 (в зависимости от модели)
Цветовая индикация цели Да, в режимах White Hot и Black Hot
Цветовые палитры изображений тёплый/холодный и другие режимы визуализации
