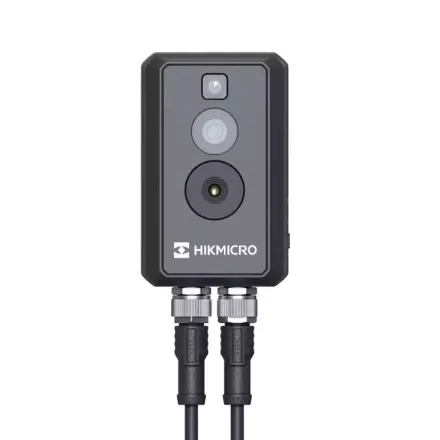

HM-TD3028T-3/Q(B) - HIKMICRO
Термографическая камера Hikmicro HM-TD3028T-3/Q(B) обеспечивает высокоточное измерение температуры объектов в режиме реального времени. Применяется для предотвращения возгораний в…Особенности
- Компактный размер и малое энергопотребление, идеально подходит для установки в ограниченных пространствах
- Двухспектральная конструкция: тепловая камера + визуальная для детализированной диагностики
- Высокая чувствительность (NETD менее 40mK) и частота кадров 25fps
- Широкое поле зрения (около 50° 37,2°) и малая дистанция фокусировки (от 0,3м)
- Поддержка слияния изображений — тепловые данные накладываются на визуальную картинку
- Цифровой зум (2, 4) для точного масштабирования интересующих участков
- Поддержка до 33 языков интерфейса для удобства пользователей в разных регионах
- Рабочие условия: температурный диапазон от –20°C до +60°C, влажность до 95%, степень защиты IP67
- Питание по 12V DC или PoE (802.3af, класс2) — гибкость в подключении
Технические характеристики
| Инфракрасное изображение | |
|---|---|
| Тип сенсора | Неохлаждаемый фокальный массив на оксиде ванадия (VOx) |
| Разрешение | 256 192 |
| Шаг пикселя | 12m |
| Диапазон длин волн | 8–14m |
| NETD | Менее 40мК (при 25°C, F=1.0) |
| Фокусное расстояние | 3,6мм |
| Фокусировка | Атермальный объектив |
| Поле зрения | 50° 37,2° (Г В) |
| IFOV | 3,33мрад |
| Частота кадров | 25кадр./с |
| Диафрагма | F1.0 |
| Мин. дистанция фокусировки | 0,3м |
| Оптический модуль | |
| Тип сенсора | 1/5“ CMOS с прогрессивной развёрткой |
| Разрешение | 2688 1520 |
| Фокусное расстояние | 1,4мм |
| Мин. освещённость | 0,06лк (F2.2, AGC ВКЛ); 0 лк с ИК |
| Поле зрения | 96,9° 77,2° (Г В) |
| Диафрагма | F2.2 |
| Отображение изображения | |
| Слияние изображений | Слияние тепловизионного и оптического каналов |
| Цифровой зум | 2, 4 |
| Общие характеристики | |
| Языки меню | 33 языка: английский, русский, эстонский, болгарский, венгерский, греческий, немецкий, итальянский, чешский, словацкий, французский, польский, нидерландский, португальский, испанский, румынский, датский, шведский, норвежский, финский, хорватский, словенский, сербский, турецкий, корейский, китайский (традиц.), тайский, вьетнамский, японский, латышский, литовский, португальский (Бразилия), украинский |
| Питание | 12В DC, макс. 5Вт; PoE (802.3af, класс 2) |
| Рабочая температура / Влажность | -20°C…60°C; 95% |
| Степень защиты | IP67 |
| Вес | Около 335г (0,74фунта) |
| Габариты | 56 38,9 111,2мм (2,20 1,53 4,38) |
| Видео | |
| Основной поток | Тепловизионный канал: 25кадр./с (1280 960) Оптический канал: 25кадр./с (2688 1520) |
| Вторичный поток | Тепловизионный канал: 25кадр./с (704 576) Оптический канал: 25кадр./с (704 576) |
| Настройки изображения | Поворот, яркость, контраст, AGC — через клиентское ПО или веб-интерфейс |
| Сжатие и передача | |
| Сжатие видео | H.264 (Baseline/Main/High), MJPEG, H.265 |
| Битрейт | От 256Кбит/с до 16Мбит/с |
| Интеллектуальные функции | |
| Диапазон температур | -20°C…150°C; 0°C…550°C |
| Точность измерения | Макс. (±2°C или ±2%) |
| Правила измерения | Отображение макс./мин. температуры, 3 типа правил, всего 21 (10 точек, 10 зон, 1 линия) |
| Сеть | |
| События тревоги | Саботаж видео, обрыв сети, конфликт IP, несанкционированный вход, переполнение HDD, ошибка HDD |
| Протоколы | IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour |
| Общие функции | Сброс одной кнопкой, heartbeat, зеркалирование, защита паролем, приватные зоны, водяной знак, фильтрация IP |
| Интерфейсы | |
| Коммуникации | 1 RJ45 (10/100/1000Мбит/с), 1 RS-485 |
| Выходы тревоги | 2 релейных канала, действия настраиваются |
| Термографическая интеграция | |
| Коррекция внешней оптики | Поддержка ввода температуры внешней оптики и коэффициента пропускания, а также расчёт коэффициента калибровки |
| Температура по правилам | Вывод в реальном времени, интервал: 500мс |
| Температура по изображению | Вывод в реальном времени, по умолчанию 4 кадр./с, 32-бит, 640512; поддержка 16/32-бит |
| Снимок термограммы | 32-бит, 160120 |
| Вывод метаданных | Макс. 25 кадр./с (16-бит, 256192) |
| Прочее | |
| Подсветка | Да |
Вес Около 335 г (0,74 фунта)
Габариты 56 38,9 111,2 мм (2,20 1,53 4,38)
Диафрагма F1.0
Мин. дистанция фокусировки 0,3 м
Фокусное расстояние 3,6 мм
Степень защиты IP67
IFOV 3,33 мрад
NETD Менее 40 мК (при 25 °C, F=1.0)
Основной поток Тепловизионный канал: 25 кадр./с (1280 960)Оптический канал: 25 кадр./с (2688 1520)
Питание 12 В DC, макс. 5 Вт; PoE (802.3af, класс 2)
Поле зрения 50° 37,2° (Г В)
Разрешение 256 192
Сжатие видео H.264 (Baseline/Main/High), MJPEG, H.265
Тип сенсора Неохлаждаемый фокальный массив на оксиде ванадия (VOx)
Точность измерения Макс. (±2 °C или ±2%)
Шаг пикселя 12 m
Цифровой зум 2, 4
Фокусировка Атермальный объектив
Диапазон температур -20 °C…150 °C; 0 °C…550 °C
Протоколы IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour
Частота кадров 25 кадр./с
Битрейт От 256 Кбит/с до 16 Мбит/с
Вторичный поток Тепловизионный канал: 25 кадр./с (704 576)Оптический канал: 25 кадр./с (704 576)
Двухспектральная конструкция тепловая камера + визуальная для детализированной диагностики
Диапазон длин волн 8–14 m
Коммуникации 1 RJ45 (10/100/1000 Мбит/с), 1 RS-485
Коррекция внешней оптики Поддержка ввода температуры внешней оптики и коэффициента пропускания, а также расчёт коэффициента калибровки
Мин. освещенность 0,06 лк (F2.2, AGC ВКЛ); 0 лк с ИК
Настройки изображения Поворот, яркость, контраст, AGC — через клиентское ПО или веб-интерфейс
Подсветка Да
Правила измерения Отображение макс./мин. температуры, 3 типа правил, всего 21 (10 точек, 10 зон, 1 линия)
Температура / влажность -20 °C…60 °C; 95%
Рабочие условия температурный диапазон от –20 °C до +60 °C, влажность до 95 %, степень защиты IP67
Слияние изображений Слияние тепловизионного и оптического каналов
Снимок термограммы 32-бит, 160120
События тревоги Саботаж видео, обрыв сети, конфликт IP, несанкционированный вход, переполнение HDD, ошибка HDD
Температура по изображению Вывод в реальном времени, по умолчанию 4 кадр./с, 32-бит, 640512; поддержка 16/32-бит
Температура по правилам Вывод в реальном времени, интервал: 500 мс
Вывод метаданных Макс. 25 кадр./с (16-бит, 256192)
Выходы тревоги 2 релейных канала, действия настраиваются
