Артикул: HM-TD2H67H1-15

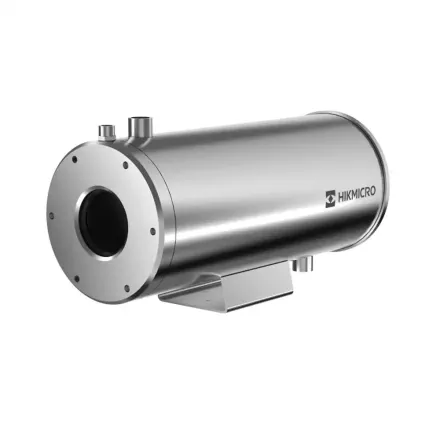

HM-TD2H67H1-15/Q - HIKMICRO

HIKMICRO HM-TD2H67H1-15/Q Термографическая термостойкая камера способна измерять температуру объекта при высокой температуре окружающей среды в реальном времени. Благодаря устойчив…

Особенности

Термографическая камера, устойчиво работающая в высокотемпературных средах
Корпус с воздушным или жидкостным охлаждением для эксплуатации при температурах до 200 °C
Высокочувствительные инфракрасные сенсоры высокого разрешения (например, 384288 или 640512)
Измерение температуры объектов в реальном времени, даже в экстремальных условиях
Предустановленные зоны измерения: точки, линии, области для точного слежения
Цветовые сигналы (изотермы) при превышении, падении или достижении заданных температур
Передача данных в реальном времени посредством сетевых протоколов и SDK
Поддержка расширенного масштабирования, множественных цветовых палитр и сетевых функций
Надёжная конструкция с защитой от пыли и влаги (IP67) для тяжёлых промышленных условий

Технические характеристики

Тепловизионный модуль
Матрица	Неохлаждаемый фокальный массив на оксиде ванадия
Разрешение	640 512
Шаг пикселя	17 m
Спектральный диапазон	8–14 m
NETD	35 мК (при 25 °C, F=1.0)
Фокусное расстояние	15 мм
Фокусировка	Атермальная
IFOV	1,13 мрад
Диафрагма	F1.5
Поле зрения	41,5° 33,3° (Г В)
Мин. дистанция фокусировки	0,5 м
Цифровой зум	1, 2, 4, 8
Измерение и анализ
Диапазон температур	0 °C…800 °C; 600 °C…1800 °C
Точность измерения	±2% при 18 °C…25 °C, ±3% при 25 °C…50 °C
Предустановки	Горячая/холодная точка в реальном времени
Точки	10 пользовательских
Линии	1 пользовательская
Области	10 пользовательских
Цветовая сигнализация (изотерма)	Выше / Между / Ниже
Термографическая интеграция
Метаданные температуры	Непрерывный вывод данных по заданным правилам
Кодирование термоданных	4 кадр./с, 32-бит, 640512
Загрузка термоданных	Реальное время, полнокадровые 16/32-бит через RTSP, ISAPI, SDK
Загрузка «сырого» YUV	В реальном времени через RTSP, SDK
Видео и изображение
Основной поток	50 кадр./с (640512)
Сжатие видео	H.264 / H.265 / MJPEG
Палитры	15 вариантов: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Red Hot, Green Hot, Dark Blue
Сеть
Протоколы	IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
API	MODBUS, ISAPI, SDK, ONVIF (Profile S, Profile G)
Одновременный просмотр	До 20 каналов
Пользователи	До 32, уровни: администратор, оператор, пользователь
Безопасность	Аутентификация, HTTPS, фильтрация IP, 802.1x, MAC-биндинг
Клиент	HIKMICRO Studio
Интерфейсы
Вход тревоги	1, 0–3,3 В DC
Выход тревоги	1, НЗ, уровень
Сетевой интерфейс	1 RJ45 (10/100/1000 Мбит/с)
RS-485	Поддержка ModBus
Аналоговый выход	1 CVBS
Теплостойкость
Жидкостное охлаждение	При 20 °C воды: 80 °C окр. среды — 0,65 л/мин; 100 °C — 1,22 л/мин; 150 °C — 1,76 л/мин; 200 °C — 3,3 л/мин.
Воздушное охлаждение	При 20 °C воздуха и 7 бар: 70 °C — 15,34 м/ч; 85 °C — 32,54 м/ч; 100 °C — 37,82 м/ч; 120 °C — 53,97 м/ч.
Общие характеристики
Язык меню	Английский
Питание	10–30 В DC, макс. 4,8 Вт
Материал корпуса	SUS304
Рабочая температура / влажность	С охлаждением: 0…200 °C, 95%; без охлаждения: -20…65 °C, 95%
Степень защиты	IP67
Габариты	352,5 170,5 138 мм
Вес	6,52 кг
