HM-TD2C68E-25/Q

Артикул: HM-TD2C68E-25

HM-TD2C68E-25/Q - HIKMICRO

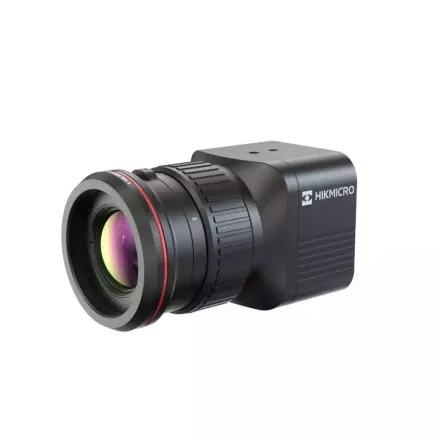

HIKMICRO HM-TD2A67H1-25/Q — это тепловизионный модуль с объективом 25 мм, предназначенный для высокоточного температурного контроля в системах мониторинга, безопасности и автоматиз…

Особенности

Реальное высокоточное измерение температуры объектов в режиме реального времени

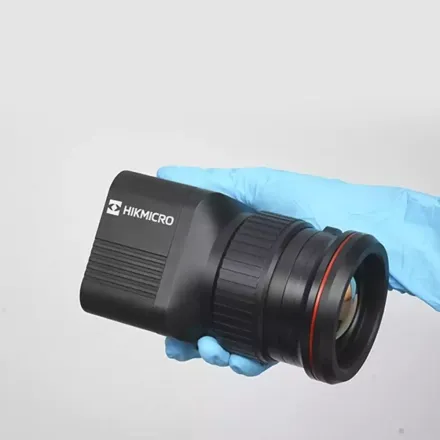

Малая масса и компактный корпус, удобная установка и интеграция

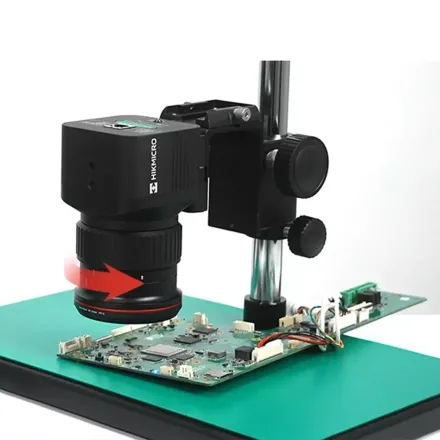

Объектив с двумя режимами: макро и обычный — переключение одним поворотом
Высокое IRразрешение (например, 640512 пикселов) для детализированной тепловизионной съёмки
Широкий температурный диапазон измерений и высокая точность — до ±1°C или ±1% для –20…150°C, до ±2°C или ±2% для 0…650°C
Гибкие инструменты анализа: измерение температуры в точках, линиях и областях
Цветовые сигналы тревоги (изотермы) для быстрой идентификации температурных аномалий
Цифровое увеличение изображения (2, 4, 8) и множество палитр отображения (White Hot, Black Hot, Rainbow и др.)
Разнообразные интерфейсы для простого подключения: Ethernet, RS485, тревожные входы/выходы, аналоговый CVBS
Надёжная работа в тяжёлых условиях: защита от пыли/влаги, устойчива к падению, позволяет непрерывную работу от сети 1030V

Технические характеристики

Тепловизионный модуль
Тип сенсора	Неохлаждаемый фокальный массив на оксиде ванадия
Разрешение	640 512
Шаг пикселя	12m
NETD	< 35мК (при 25°C, F = 1.0)
Фокусное расстояние	25мм
Фокусировка	Атермальный объектив
IFOV	0,48мрад
Поле зрения	15см: 17,5° (Г) 14° (В) 22,3° (Д) 4,3см: 17,9° (Г) 14,3° (В) 23,0° (Д)
Мин. дистанция фокусировки	0,15м
Диафрагма	F1.0
Размер пятна	35m
Измерение и анализ
Диапазон температур объектов	Диапазон -20°C…150°C: -20…100°C: ±1°C 100…150°C: ±1% Диапазон 0°C…650°C: 0…100°C: ±2°C 100…650°C: ±2%
Предустановки измерения	Горячая/холодная точка в реальном времени
Пользовательские точки	До 10
Пользовательские линии	1
Пользовательские области	До 10
Цветовая сигнализация (изотермы)	Выше / Между / Ниже
Видео и изображение
Основной поток	50 кадр./с (640 512)
Сжатие видео	H.265 / H.264 / MJPEG
Цветовые палитры	15 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Red Hot, Green Hot, Dark Blue
Цифровой зум	2, 4, 8
Радиометрическая съемка	Да
Поток радиометрического видео	Сжатый, по RJ45, 640 512 @ 50 кадр./с
Сеть
Сетевые протоколы	IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP
Сетевое хранилище	NAS (NFS, SMB/CIFS)
API	MODBUS, ISAPI, Network SDK, ONVIF (Profile S, Profile G)
Одновременный просмотр	До 20 каналов
Пользователи / уровни доступа	До 32 пользователей, 3 уровня: администратор, оператор, пользователь
Безопасность	Аутентификация (ID и пароль), привязка MAC-адреса, HTTPS, IEEE 802.1x (EAP-MD5, EAP-TLS), контроль доступа, фильтрация IP, защита от несанкционированного доступа, перегрузки HDD, ошибок HDD, обрыва сети
Клиентское ПО	HIKMICRO Analyzer
Интерфейсы
Вход тревоги	1, вход тревоги (0–3,3В DC)
Выход тревоги	1, НО, встроенное реле (макс. DC 60В 1,3А)
Реакция на тревогу	Предустановка / патруль / запись / реле / захват / FTP / email
Аналоговый выход	1, CVBS
Сетевой интерфейс	RJ45 10M/100M/1000M, автоопределение
Интерфейс связи	RS-485 (поддержка ModBus)
Общие характеристики
Язык меню	Английский
Питание	10–30В DC
Потребляемая мощность	Макс. 3Вт
Температура / Влажность	-20°C…50°C, 90%
Степень защиты	IP40

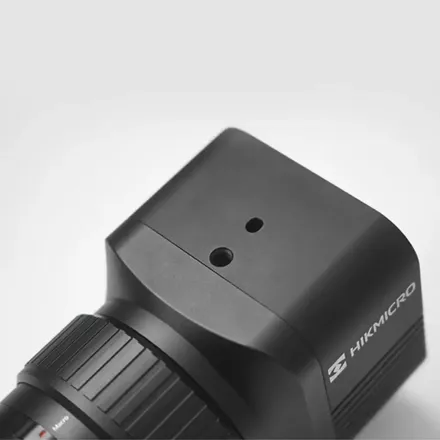

Крепление	M3
Вес	Около 1000г (2,2фунта)
Габариты	138,4 79 80мм (5,44 3,11 3,15)
Материал корпуса	Алюминиевый сплав

Потребляемая мощность Макс. 3 Вт

Вес Около 1000 г (2,2 фунта)

Габариты 138,4 79 80 мм (5,44 3,11 3,15)

Крепление M3

Диафрагма F1.0

Мин. дистанция фокусировки 0,15 м

Фокусное расстояние 25 мм

Степень защиты IP40

IFOV 0,48 мрад

NETD < 35 мК (при 25 °C, F = 1.0)

Аналоговый выход 1, CVBS

Безопасность Аутентификация (ID и пароль), привязка MAC-адреса, HTTPS, IEEE 802.1x(EAP-MD5, EAP-TLS), контроль доступа, фильтрация IP, защита от несанкционированного доступа,перегрузки HDD, ошибок HDD, обрыва сети

Вход тревоги 1, вход тревоги (0–3,3 В DC)

Выход тревоги 1, НО, встроенное реле (макс. DC 60 В 1,3 А)

Диапазон температур объектов Диапазон -20 °C…150 °C:-20…100 °C: ±1 °C100…150 °C: ±1%Диапазон 0 °C…650 °C:0…100 °C: ±2 °C100…650 °C: ±2%

Интерфейс связи RS-485 (поддержка ModBus)

Клиентское ПО HIKMICRO Analyzer

Одновременный просмотр До 20 каналов

Основной поток 50 кадр./с (640 512)

Питание 10–30 В DC

Поле зрения 15 см: 17,5° (Г) 14° (В) 22,3° (Д)4,3 см: 17,9° (Г) 14,3° (В) 23,0° (Д)

Пользовательские линии 1

Пользовательские области До 10

Пользовательские точки До 10

Предустановки измерения Горячая/холодная точка в реальном времени

Разрешение 640 512

Сетевой интерфейс RJ45 10M/100M/1000M, автоопределение

Сетевые протоколы IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP,RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP

Сжатие видео H.265 / H.264 / MJPEG

Тип сенсора Неохлаждаемый фокальный массив на оксиде ванадия

Цветовая сигнализация (изотермы) Выше / Между / Ниже

Цветовые палитры 15 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2,Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire,Rain, Red Hot, Green Hot, Dark Blue

Шаг пикселя 12 m

Язык меню Английский

Цифровой зум 2, 4, 8

API MODBUS, ISAPI, Network SDK, ONVIF (Profile S, Profile G)

Материал корпуса Алюминиевый сплав

Фокусировка Атермальный объектив

Размер пятна 35 m

Реакция на тревогу Предустановка / патруль / запись / реле / захват / FTP / email

Сетевое хранилище NAS (NFS, SMB/CIFS)

Гибкие инструменты анализа измерение температуры в точках, линиях и областях

Надёжная работа в тяжёлых условиях защита от пыли/влаги, устойчива к падению, позволяет непрерывную работу от сети 1030 V

Объектив с двумя режимами макро и обычный — переключение одним поворотом
