HM-TD2A67T-25/Q - HIKMICRO

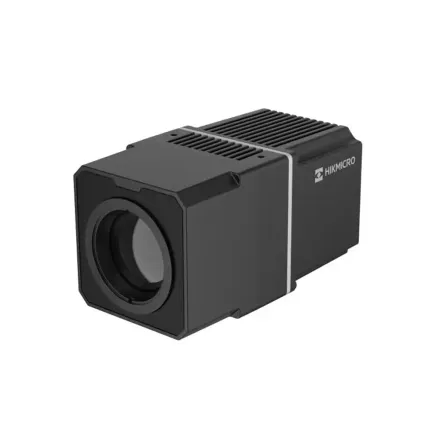

HIKMICRO HM-TD2A67T-25/Q — это высокоточный тепловизионный модуль с объективом 25 мм, предназначенный для интеграции в профессиональные системы мониторинга, охраны и промышленной а…Особенности
- Высокое термальное разрешение до 640512 пикселей для чётких и детализированных изображений
- Чувствительный сенсор Vanadium Oxide с NETD 35mK (при25°C, F=1.0) для точности измерений
- Гибкие режимы фокусировки: полуавтоматический и ручной с athermalized модулем
- Объекты фиксируются уже с минимальной дистанции ~0.5м
- Различные углы обзора и фокусные расстояния (например, 15мм или 25мм) для разных моделей
- Температурный диапазон от 20°C до 650°C с точностью ±2°C или ±2%
- Режимы измерений: горячая/холодная точка, линии, области и цветовая тревога (isotherm)
- Частота тепловой съёмки до 50fps обеспечивает плавное отображение
- Цифровой зум (2, 4, 8) и возможность зеркалирования изображения
- Малая мощность (4.8Вт), компактный и лёгкий корпус (~344г), монтаж M3
- Защита IP40, устойчивость к рабочим температурам 20°C…50°C, влажность до 90%
- Интеграция через сеть: RTSP, ISAPI, SDK; поддержка Ethernet, сетевых протоколов, ONVIF и MODBUS
- Вывод данных реального времени, включая температурную матрицу и 16-/32битное видеопотоковое радиометрическое изображение
Технические характеристики
| Тепловизионный модуль | |
|---|---|
| Тип сенсора | Неохлаждаемый фокальный массив на оксиде ванадия |
| Разрешение | 640 512 |
| Шаг пикселя | 17m |
| NETD | 35мК (при 25°C, F=1.0) |
| Фокусное расстояние | 25мм |
| Фокусировка | Полуавтоматическая и ручная, термостабилизированная |
| IFOV | 0,68мрад |
| Диафрагма | F1.0 |
| Поле зрения | 25° 20° (горизонт вертикаль) |
| Мин. дистанция фокусировки | 0,5м |
| Измерение и анализ | |
| Диапазон температур объектов | -20°C…150°C (-4°F…302°F) 0°C…650°C (32°F…1202°F) |
| Точность измерения | Макс. (±2°C, ±2%) |
| Предустановки измерения | Горячая/холодная точка в реальном времени |
| Пользовательские точки | До 10 |
| Пользовательские линии | 1 |
| Пользовательские области | До 10 |
| Цветовая сигнализация (изотермы) | Выше / Между / Ниже |
| Термографическая интеграция | |
| Температурные метаданные | Непрерывный вывод данных по заданным правилам измерений |
| Кодирование термоданных | 4 кадра/с, 32-бит, 640 512 |
| Передача термоданных | Поток полного экрана в реальном времени (16- или 32-бит, 640 512) через RTSP, ISAPI и SDK |
| Передача сырых данных | Поток YUV полного экрана в реальном времени через RTSP и SDK |
| Видео и изображение | |
| Основной поток | 640 512 @ 50кадр./с |
| Сжатие видео | H.265 / H.264 / MJPEG |
| Цветовые палитры | 15 опций: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Red Hot, Green Hot, Dark Blue |
| Цифровой зум | 2, 4, 8 |
| Сеть | |
| Сетевые протоколы | IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP |
| Сетевое хранилище | NAS (NFS, SMB/CIFS) |
| API | MODBUS, ISAPI, Network SDK, ONVIF (Profile S, G) |
| Одновременный просмотр | До 20 каналов |
| Пользователи и уровни доступа | До 32 пользователей, 3 уровня: администратор, оператор, пользователь |
| Безопасность | Аутентификация, привязка MAC, HTTPS, IEEE 802.1x, контроль доступа, фильтрация IP, защита от несанкционированного входа, ошибки HDD, разрыв сети |
| Клиентское ПО | HIKMICRO Studio |

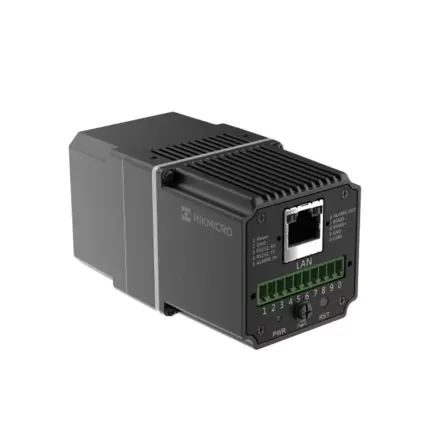

| Интерфейсы | |
| Вход тревоги | 1 (0–3,3В DC) |
| Выход тревоги | 1, НЗ, уровень сигнала |
| Реакция на тревогу | Предустановка / патрулирование / запись / реле / захват / FTP / email |
| Сетевой интерфейс | RJ45 10M/100M/1000M, автоопределение |
| Интерфейс связи | RS-485 (поддержка ModBus) |
| Аналоговый выход | CVBS |
| Общие характеристики | |
| Язык меню | Английский |
| Питание | 10–30В DC |
| Потребляемая мощность | Макс. 4,8Вт |
| Температура эксплуатации / Влажность | -20°C…50°C, 90% |
| Степень защиты | IP40 |
| Габариты | 93 50 50мм (3,66 1,97 1,97) |
| Крепление | M3 |
| Материал корпуса | Алюминиевый сплав |
| Вес | Около 344г (0,76фунта) |
Потребляемая мощность Макс. 4,8 Вт
Вес Около 344 г (0,76 фунта)
Габариты 93 50 50 мм (3,66 1,97 1,97)
Крепление M3
Диафрагма F1.0
Мин. дистанция фокусировки 0,5 м
Фокусное расстояние 25 мм
Степень защиты IP40
IFOV 0,68 мрад
NETD 35 мК (при 25 °C, F=1.0)
Аналоговый выход CVBS
Безопасность Аутентификация, привязка MAC, HTTPS, IEEE 802.1x, контроль доступа,фильтрация IP, защита от несанкционированного входа, ошибки HDD, разрыв сети
Вход тревоги 1 (0–3,3 В DC)
Выход тревоги 1, НЗ, уровень сигнала
Диапазон температур объектов -20 °C…150 °C (-4 °F…302 °F)0 °C…650 °C (32 °F…1202 °F)
Интерфейс связи RS-485 (поддержка ModBus)
Клиентское ПО HIKMICRO Studio
Кодирование термоданных 4 кадра/с, 32-бит, 640 512
Одновременный просмотр До 20 каналов
Основной поток 640 512 @ 50 кадр./с
Передача сырых данных Поток YUV полного экрана в реальном времени через RTSP и SDK
Передача термоданных Поток полного экрана в реальном времени(16- или 32-бит, 640 512) через RTSP, ISAPI и SDK
Питание 10–30 В DC
Поле зрения 25° 20° (горизонт вертикаль)
Пользователи и уровни доступа До 32 пользователей, 3 уровня: администратор, оператор, пользователь
Пользовательские линии 1
Пользовательские области До 10
Пользовательские точки До 10
Предустановки измерения Горячая/холодная точка в реальном времени
Разрешение 640 512
Сетевой интерфейс RJ45 10M/100M/1000M, автоопределение
Сетевые протоколы IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP,RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour, SFTP, SRTP
Сжатие видео H.265 / H.264 / MJPEG
Температурные метаданные Непрерывный вывод данных по заданным правилам измерений
Тип сенсора Неохлаждаемый фокальный массив на оксиде ванадия
Точность измерения Макс. (±2 °C, ±2%)
Цветовая сигнализация (изотермы) Выше / Между / Ниже
Цветовые палитры 15 опций: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2,Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire,Rain, Red Hot, Green Hot, Dark Blue
Шаг пикселя 17 m
Язык меню Английский
Цифровой зум 2, 4, 8
API MODBUS, ISAPI, Network SDK, ONVIF (Profile S, G)
Материал корпуса Алюминиевый сплав
Фокусировка Полуавтоматическая и ручная, термостабилизированная
Гибкие режимы фокусировки полуавтоматический и ручной с athermalized модулем
Интеграция через сеть RTSP, ISAPI, SDK; поддержка Ethernet, сетевых протоколов, ONVIF и MODBUS
Реакция на тревогу Предустановка / патрулирование / запись / реле / захват / FTP / email
Режимы измерений горячая/холодная точка, линии, области и цветовая тревога (isotherm)
Сетевое хранилище NAS (NFS, SMB/CIFS)
Сетевая термографическая камера HM-TD2A67T-25/Q Руководство пользователя
Температура эксплуатации / Влажность -20 °C…50 °C, 90%
