HM-TD2A67H2-7/Q - HIKMICRO

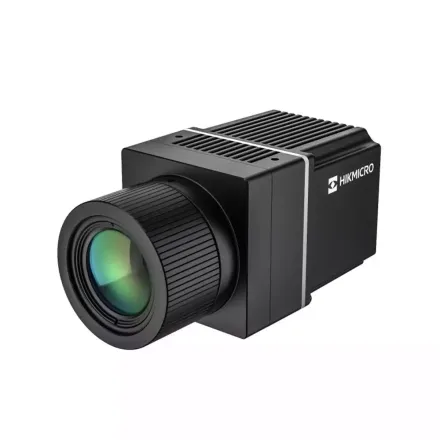

HIKMICRO HM-TD2A67H2-7/Q — это компактный тепловизионный модуль с объективом 7 мм, предназначенный для встраивания в интеллектуальные системы мониторинга, охраны и промышленной авт…Особенности
- Высокое тепловое разрешение 640512 для детальной термографии
- Широкий диапазон измерения температур: от 0°C до 1800°C для экстремальных условий
- Высокая точность измерений: около ±2°C или ±2%
- Быстрая частота кадров до 50fps для непрерывного мониторинга высокотемпературных процессов
- Измерения в заданных точках, линиях и областях изображения для точного анализа
- Цветовые сигналы (изотермы) для мгновенного обнаружения аномалий по температуре
- Цифровой зум (2, 4, 8) и различные палитры (White Hot, Black Hot, Fusion, Rainbow, Ironbow и др.) для гибкой визуализации
- Широкий набор интерфейсов: Ethernet (RJ45), RS485, вход/выход сигналов тревоги и CVBS для интеграции
- Надёжный корпус: степень защиты IP40, испытание на падение с 1м, погодоустойчивость
Технические характеристики
| Тепловизионный модуль | |
|---|---|
| Тип сенсора | Неохлаждаемый фокальный массив на оксиде ванадия |
| Разрешение | 640 512 |
| Шаг пикселя | 17m |
| NETD | 35мК (при 25°C, F = 1.0) |
| Фокусное расстояние | 7мм |
| IFOV | 1,13мрад |
| Диафрагма | F1.5 |
| Поле зрения | 90,0° 73,8° (горизонт вертикаль) |
| Мин. дистанция фокусировки | 0,5м |
| Измерение и анализ | |
| Диапазон температур объектов | 0°C…1000°C (32°F…1832°F) |
| Точность измерения | Для объектов 100–1000°C: ±2% при температуре окружающей среды 18–25°C ±3% при температуре 25–50°C |
| Предустановки измерения | Горячая/холодная точка в реальном времени |
| Пользовательские точки | До 10 |
| Пользовательские линии | 1 |
| Пользовательские области | До 10 |
| Цветовая сигнализация (изотермы) | Выше / Между / Ниже |
| Термографическая интеграция | |
| Температурные метаданные | Непрерывный вывод данных по заданным правилам измерений |
| Кодирование термоданных | 4 кадра/с, 32-бит, 640 512 |
| Передача термоданных | Поток полного экрана в реальном времени (16- или 32-бит, 640 512) через RTSP, ISAPI и SDK |
| Передача сырых данных | YUV-поток полного экрана через RTSP и SDK |
| Видео и изображение | |
| Основной поток | 50кадр./с (1280720, 704576, 640512, 384288, 352288) |
| Сжатие видео | H.265 / H.264 / MJPEG |
| Цветовые палитры | 15 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2, Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire, Rain, Red Hot, Green Hot, Dark Blue |
| Сеть | |
| Сетевые протоколы | IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP |
| Одновременный просмотр | До 3 каналов |
| Пользователи и уровни доступа | До 32 пользователей, 3 уровня: администратор, оператор, пользователь |
| Безопасность | Аутентификация (ID и пароль), шифрование HTTPS, IEEE 802.1x (EAP-MD5, EAP-TLS), контроль доступа, фильтрация IP-адресов |
| Клиентское ПО | HIKMICRO Studio |
| Интерфейсы | |
| Вход тревоги | 1 (0–3,3В DC) |
| Выход тревоги | 1, НЗ, уровень сигнала |
| Сетевой интерфейс | RJ45 10M/100M/1000M, автоопределение |
| Интерфейс связи | RS-485 (поддержка ModBus) |
| Аналоговый выход | CVBS |
| Общие характеристики | |
| Язык меню | Английский |
| Питание | 10–30В DC |
| Потребляемая мощность | Макс. 4,8Вт |
| Температура / Влажность | -20°C…50°C, 90% |
| Степень защиты | IP40 |
| Габариты | 100,6 50 50мм (3,96 1,97 1,97) |
| Крепление | M3 |
| Вес | Около 344г (0,76фунта) |
Потребляемая мощность Макс. 4,8 Вт
Вес Около 344 г (0,76 фунта)
Габариты 100,6 50 50 мм (3,96 1,97 1,97)
Крепление M3
Диафрагма F1.5
Мин. дистанция фокусировки 0,5 м
Фокусное расстояние 7 мм
Степень защиты IP40
IFOV 1,13 мрад
NETD 35 мК (при 25 °C, F = 1.0)
Аналоговый выход CVBS
Безопасность Аутентификация (ID и пароль), шифрование HTTPS,IEEE 802.1x (EAP-MD5, EAP-TLS), контроль доступа, фильтрация IP-адресов
Вход тревоги 1 (0–3,3 В DC)
Выход тревоги 1, НЗ, уровень сигнала
Диапазон температур объектов 0 °C…1000 °C (32 °F…1832 °F)
Интерфейс связи RS-485 (поддержка ModBus)
Клиентское ПО HIKMICRO Studio
Кодирование термоданных 4 кадра/с, 32-бит, 640 512
Одновременный просмотр До 3 каналов
Основной поток 50 кадр./с (1280720, 704576, 640512, 384288, 352288)
Передача сырых данных YUV-поток полного экрана через RTSP и SDK
Передача термоданных Поток полного экрана в реальном времени(16- или 32-бит, 640 512) через RTSP, ISAPI и SDK
Питание 10–30 В DC
Поле зрения 90,0° 73,8° (горизонт вертикаль)
Пользователи и уровни доступа До 32 пользователей, 3 уровня: администратор, оператор, пользователь
Пользовательские линии 1
Пользовательские области До 10
Пользовательские точки До 10
Предустановки измерения Горячая/холодная точка в реальном времени
Разрешение 640 512
Сетевой интерфейс RJ45 10M/100M/1000M, автоопределение
Сетевые протоколы IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP,DNS, DDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, ICMP, DHCP
Сжатие видео H.265 / H.264 / MJPEG
Температурные метаданные Непрерывный вывод данных по заданным правилам измерений
Тип сенсора Неохлаждаемый фокальный массив на оксиде ванадия
Точность измерения Для объектов 100–1000 °C:±2% при температуре окружающей среды 18–25 °C±3% при температуре 25–50 °C
Цветовая сигнализация (изотермы) Выше / Между / Ниже
Цветовые палитры 15 палитр: White Hot, Black Hot, Fusion 1, Rainbow, Fusion 2,Ironbow 1, Ironbow 2, Sepia, Color 1, Color 2, Ice Fire,Rain, Red Hot, Green Hot, Dark Blue
Шаг пикселя 17 m
Язык меню Английский
Высокая точность измерений около ±2 °C или ± 2 %
Надёжный корпус степень защиты IP40, испытание на падение с 1 м, погодоустойчивость
Сетевая термографическая камера HM-TD2A67H2-7/Q Руководство пользователя
Широкий диапазон измерения температур от 0 °C до 1800 °C для экстремальных условий
Широкий набор интерфейсов Ethernet (RJ45), RS485, вход/выход сигналов тревоги и CVBS для интеграции
