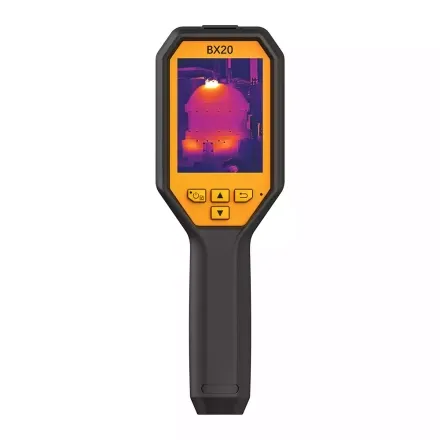

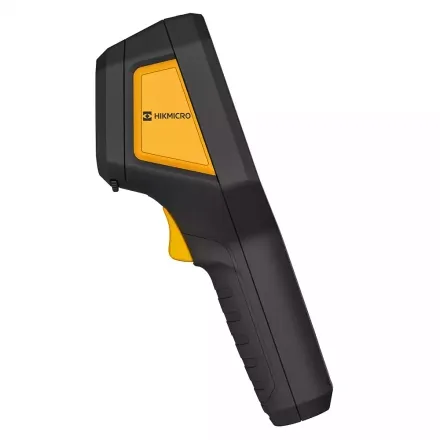

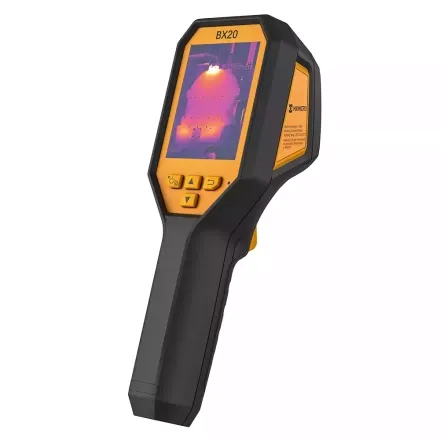

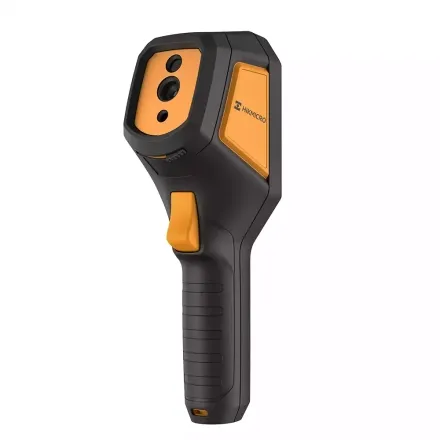

BX20 - HIKMICRO
HIKMICRO BX20 — это компактная и мощная тепловизионная камера, предназначенная для профессионального использования в строительстве, электрике и техническом обслуживании. Камера осн…Особенности
- Обнаружение скрытых дефектов и тепловых утечек с помощью чувствительного инфракрасного датчика
- Отображение температурных аномалий в реальном времени на большом цветном дисплее
- Поддержка различных цветовых палитр для удобного анализа и визуализации
- Фиксация горячих и холодных точек с автоматическим измерением температуры
- Компактный и эргономичный корпус, удобный для использования одной рукой
- Длительное время автономной работы и встроенная память для хранения данных
- Прочная конструкция с защитой от пыли и влаги для работы в сложных условиях
Технические характеристики
| ИК-изображение | |
|---|---|
| Разрешение ИК | 256 192 (49152 пикселя) |
| NETD | < 40мК (при 25°C, F=1.0) |
| Частота изображения | 25Гц |
| Размер пикселя | 12m |
| Спектральный диапазон | 7,5 – 14m |
| Фокусное расстояние | 3,6мм |
| Диафрагма | F1.0 |
| Поле зрения (FOV) | 37,2° 50,0° |
| Пространственное разрешение (IFOV) | 3,3мрад |
| Мин. дистанция фокусировки | 0,3м (0,98фут) |
| Режим фокусировки | Фиксированный фокус |
| SuperIR | Да, на сохранённых тепловых изображениях |
| Отображение изображения | |
| Визуальная камера | 1600 1200 (2МП) |
| Экран | 240 320, ЖК-дисплей 3,2 |
| Цветовые палитры | White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion |
| Цветовая сигнализация | Сигнализация превышения |
| Режимы изображения | Тепловой / Визуальный / Слияние / PIP |
| Измерение и анализ | |
| Диапазон измеряемых температур | Диапазон 1: -20°C…150°C (-4°F…302°F) Диапазон 2: 100°C…550°C (212°F…1022°F) |
| Точность | Макс. (±2°C / 3,6°F, ±2%) при температуре окружающей среды от 15°C до 35°C (59°F…95°F) и температуре объекта выше 0°C (32°F) |
| Инструменты измерения | Центральная точка, горячая точка, холодная точка; пользовательские: 3 точки |
| Режим уровня и диапазона | Авто / Ручной |
| Хранение и передача данных | |
| Носитель | Встроенная флеш-память 16ГБ |
| Вместимость хранения изображений | Около 90000 изображений |
| Общие характеристики | |
| LED-подсветка | Да |
| Тип батареи | Перезаряжаемая Li-ion батарея |
| Интерфейс USB | USB Type-C |
| Время работы | Около 6 часов |
| Сертификаты ATEX / IECEx | ATEX: II 3 G Ex ic IIC T6 Gc, II 3 D Ex ic IIIC T85°C Dc IECEx: Ex ic IIC T6 Gc, Ex ic IIIC T85°C Dc |
| Время зарядки | Около 3 часов |
| Степень защиты | IP64 |
| Высота падения | 2м (6,56фут) |
| Температура эксплуатации | -20°C…50°C (-4°F…122°F) |
| Температура хранения | -20°C…60°C (-4°F…140°F) |
| Относительная влажность | <95% без конденсации |
| Вес | Около 380г (0,84фунта) |
| Габариты | 221,7 73,5 123,8мм (8,73 2,89 4,87дюйма) |
| Крепление на штатив | UNC ”-20 |
Носитель Встроенная флеш-память 16 ГБ
Вес Около 380 г (0,84 фунта)
Габариты 221,7 73,5 123,8 мм (8,73 2,89 4,87 дюйма)
Диафрагма F1.0
Мин. дистанция фокусировки 0,3 м (0,98 фут)
Поле зрения (FOV) 37,2° 50,0°
Пространственное разрешение (IFOV) 3,3 мрад
Фокусное расстояние 3,6 мм
Визуальная камера 1600 1200 (2 МП)
Крепление на штатив UNC -20
Относительная влажность <95% без конденсации
Степень защиты IP64
Температура хранения -20 °C…60 °C (-4 °F…140 °F)
Температура эксплуатации -20 °C…50 °C (-4 °F…122 °F)
Тип батареи Перезаряжаемая Li-ion батарея
Экран 240 320, ЖК-дисплей 3,2
NETD < 40 мК (при 25 °C, F=1.0)
Цветовые палитры White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion
Время зарядки Около 3 часов
Время работы Около 6 часов
Высота падения 2 м (6,56 фут)
Диапазон измеряемых температур Диапазон 1: -20 °C…150 °C (-4 °F…302 °F)Диапазон 2: 100 °C…550 °C (212 °F…1022 °F)
Инструменты измерения Центральная точка, горячая точка, холодная точка; пользовательские: 3 точки
Размер пикселя 12 m
Разрешение ИК 256 192 (49 152 пикселя)
Режим фокусировки Фиксированный фокус
Режимы изображения Тепловой / Визуальный / Слияние / PIP
Спектральный диапазон 7,5 – 14 m
Точность Макс. (±2 °C / 3,6 °F, ±2%) при температуре окружающей средыот 15 °C до 35 °C (59 °F…95 °F) и температуре объекта выше 0 °C (32 °F)
Цветовая сигнализация Сигнализация превышения
Частота изображения 25 Гц
SuperIR Да, на сохранённых тепловых изображениях
Режим уровня и диапазона Авто / Ручной
Вместимость хранения изображений Около 90 000 изображений
Интерфейс USB USB Type-C
LED-подсветка Да
Сертификаты ATEX / IECEx ATEX: II 3 G Ex ic IIC T6 Gc, II 3 D Ex ic IIIC T85°C DcIECEx: Ex ic IIC T6 Gc, Ex ic IIIC T85°C Dc
