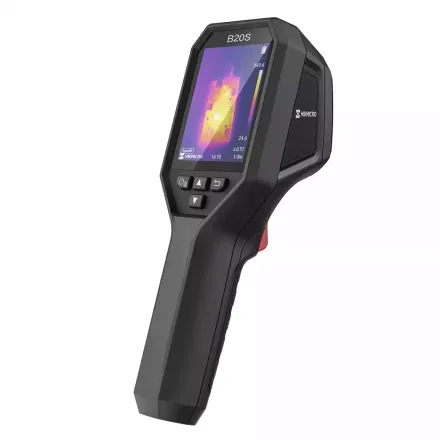

B20S - HIKMICRO
HIKMICRO B20S — это компактный тепловизионный монокуляр нового поколения, оснащённый 256 192 пиксельным VOxдетектором с высокой чувствительностью (NETD < 40 mK). Базовый режим с…Особенности
- Тепловизионная камера B20S предоставляет надёжную производительность. Частота 25Гц обеспечивает плавное видео и измерения при панорамировании сцен или при наблюдении движущихся объектов.
- Технология SuperIR от HIKMICRO повышает разрешение получаемых thermal-изображений до 640480 (307200 пикселей), значительно улучшая качество термальных изображений.
- Экран высокого разрешения 640480. Благодаря SuperIR вы видите превью в реальном времени с высокой чёткостью, что позволяет рассмотреть больше деталей и улучшает опыт работы.
- Четыре режима изображения: Thermal, Fusion, PIP и Optical — подстраиваются под предпочтения пользователя.
- Точное широкоформатное измерение температуры: камера захватывает полноэкранные радиометрические изображения и автоматически отслеживает максимальную, минимальную и центральную точки, что позволяет быстро выявлять температурные аномалии. Диапазон температур от 20°C до 550°C (4°F до 1022°F), с точностью до ±2°C (±3.6°F) или ±2% от показания.
- Подключение по WiFi: встроенный модуль WiFi и приложение HIKMICRO Viewer позволяют быстро делиться изображениями со смартфонами.
- Опциональный режим макросъёмки: с клиплинзой макро камера видит детали диаметром до 500 микрон и позволяет точно измерять температуру мелких объектов (например, компонентов на печатных платах).
- Аварийная сигнализация при высокой температуре: встроенные динамик и световой индикатор предупреждают оператора о превышении температуры.
- Быстрая частота кадров 25Гц обеспечивает плавное изображение при наблюдении движущихся объектов.
- Программное обеспечение HIKMICRO Analyzer поставляется в комплекте и предоставляет гибкие инструменты (точки, линии, прямоугольники, круги, полигоны) для анализа термограмм и генерации отчетов.
Технические характеристики
| ИК-изображение | |
|---|---|
| Разрешение ИК | 256 192 (49152 пикселей) |
| SuperIR | Да, на сохранённых изображениях и в реальном времени |
| NETD | < 40мК (при 25°C, F=1.0) |
| Частота изображения | 25Гц |
| Размер пикселя | 12m |
| Спектральный диапазон | 7,5 – 14m |
| Фокусное расстояние | 3,6мм |
| Диафрагма | F1.0 |
| Поле зрения (FOV) | 37,2° 50,0° |
| Пространственное разрешение (IFOV) | 3,3мрад |
| Мин. дистанция фокусировки | 0,3м (0,98фут) |
| Режим фокусировки | Фиксированный фокус |
| Отображение изображения | |
| Визуальная камера | 1600 1200 (2МП) |
| Дисплей | 480 640, 3,2 LCD-экран |
| Цветовая сигнализация | При превышении порога |
| Цветовые палитры | White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion |
| Режимы изображения | Тепловой / Визуальный / Fusion / PIP |
| Измерение и анализ | |
| Диапазон измеряемых температур | От -20°C до 550°C |
| Точность | Макс. (±2°C/3.6°F, ±2%) при температуре окружающей среды 15–35°C (59–95°F) и температуре объекта выше 0°C (32°F) |
| Инструменты измерения | Центральная точка, горячая точка, холодная точка, пользовательские: 3 точки |
| Режим уровня и диапазона | Авто/ручной |
| Хранение данных и коммуникация | |
| Носитель хранения | Встроенная память 16ГБ eMMC (доступный объём меньше номинального) |
| Ёмкость хранения изображений | Около 35000 изображений |
| Формат изображений | Радиометрический JPEG |
| Общие характеристики | |
| Wi-Fi | 802.11 b/g/n (2,4ГГц) |
| USB-интерфейс | USB Type-C |
| Светодиодная подсветка | Да |
| Питание | USB-C (5В/2А) |
| Тип батареи | Перезаряжаемая Li-ion батарея |
| Время работы батареи | Около 6часов |
| Время зарядки | Около 3часов до полной зарядки |
| Степень защиты | IP54 |
| Высота падения | 2м (6,56фута) |
| Рабочая температура | -10°C…50°C (14°F…122°F) |
| Температура хранения | -20°C…60°C (4°F…140°F) |
| Относительная влажность | <95% без конденсации |
| Вес | ~380г (0,84фунта) |
| Габариты | 221,7 73,5 123,8мм (8,73 2,89 4,87дюйма) |
| Крепление на штатив | UNC ”-20 |
| Доступные модели | |
| HM-TP52+-3AQF/W-B20S HM-TP52G+-3AQF/W-B20S |
|
Дисплей 480 640, 3,2 LCD-экран
Вес ~380 г (0,84 фунта)
Габариты 221,7 73,5 123,8 мм (8,73 2,89 4,87 дюйма)
Диафрагма F1.0
Мин. дистанция фокусировки 0,3 м (0,98 фут)
Поле зрения (FOV) 37,2° 50,0°
Пространственное разрешение (IFOV) 3,3 мрад
Фокусное расстояние 3,6 мм
USB-интерфейс USB Type-C
Wi-Fi 802.11 b/g/n (2,4 ГГц)
Визуальная камера 1600 1200 (2 МП)
Крепление на штатив UNC -20
Относительная влажность <95% без конденсации
Степень защиты IP54
Температура хранения -20 °C…60 °C (4 °F…140 °F)
Тип батареи Перезаряжаемая Li-ion батарея
NETD < 40 мК (при 25 °C, F=1.0)
Питание USB-C (5 В/2 А)
Цветовые палитры White Hot, Black Hot, Rainbow, Ironbow, Red Hot, Fusion
Ёмкость хранения изображений Около 35 000 изображений
Время зарядки Около 3 часов до полной зарядки
Рабочая температура -10 °C…50 °C (14 °F…122 °F)
Высота падения 2 м (6,56 фута)
Диапазон измеряемых температур От -20 °C до 550 °C
Инструменты измерения Центральная точка, горячая точка, холодная точка, пользовательские: 3 точки
Размер пикселя 12 m
Разрешение ИК 256 192 (49 152 пикселей)
Режим фокусировки Фиксированный фокус
Режимы изображения Тепловой / Визуальный / Fusion / PIP
Спектральный диапазон 7,5 – 14 m
Точность Макс. (±2 °C/3.6 °F, ±2%) при температуре окружающей среды 15–35 °C (59–95 °F) и температуре объекта выше 0 °C (32 °F)
Цветовая сигнализация При превышении порога
Частота изображения 25 Гц
SuperIR Да, на сохранённых изображениях и в реальном времени
Время работы батареи Около 6 часов
Режим уровня и диапазона Авто/ручной
Носитель хранения Встроенная память 16 ГБ eMMC (доступный объём меньше номинального)
Светодиодная подсветка Да
Формат изображений Радиометрический JPEG
Аварийная сигнализация при высокой температуре встроенные динамик и световой индикатор предупреждают оператора о превышении температуры.
Опциональный режим макросъёмки с клиплинзой макро камера видит детали диаметром до 500 микрон и позволяет точно измерять температуру мелких объектов (например, компонентов на печатных платах).
Подключение по WiFi встроенный модуль WiFi и приложение HIKMICRO Viewer позволяют быстро делиться изображениями со смартфонами.
Тепловизионная камера B20S Руководство пользователя
Точное широкоформатное измерение температуры камера захватывает полноэкранные радиометрические изображения и автоматически отслеживает максимальную, минимальную и центральную точки, что позволяет быстро выявлять температурные аномалии. Диапазон температур от 20 °C до 550 °C (4 °F до 1022 °F), с точностью до ± 2 °C (± 3.6 °F) или ± 2 % от показания.
Четыре режима изображения Thermal, Fusion, PIP и Optical — подстраиваются под предпочтения пользователя.
